¿Te has preguntado alguna vez cómo visualizar de manera efectiva la diferencia entre los valores reales y los valores pronosticados en tus datos? Los gráficos residuales en Excel son una herramienta poderosa que te permite identificar patrones ocultos y evaluar la calidad de tus modelos estadísticos. En este artículo, te guiaremos paso a paso en la creación de un gráfico residual impactante en Excel, para que puedas llevar tu análisis de datos al siguiente nivel. Prepárate para desentrañar los secretos de tus datos y mejorar tus decisiones basadas en información precisa y visualmente atractiva. ¡Comencemos!
¿Alguna vez te has preguntado cómo crear un gráfico residual en Excel? Si eres un profesional que trabaja con datos y estadísticas, seguro has necesitado representar gráficamente la relación entre variables y conocer la tendencia que sigue un modelo estadístico. ¡No te preocupes! En este artículo te enseñaremos paso a paso cómo crear un gráfico residual en Excel, una herramienta poderosa que te permitirá visualizar y analizar de manera efectiva los errores y residuos de un modelo estadístico. No importa si eres principiante o tienes conocimientos avanzados en Excel, este tutorial te brindará la información necesaria para que puedas hacerlo por ti mismo. ¡Empecemos!
A parcela residual es un tipo de gráfico que muestra los valores ajustados frente a los valores residuales de un modelo de regresión.
Este tipo de gráfico se utiliza a menudo para evaluar si un modelo de regresión lineal es apropiado o no para un conjunto de datos determinado y para comprobar la heterocedasticidad de los residuos.
Este tutorial explica cómo crear un gráfico residual para un modelo de regresión lineal simple en Excel.
Cómo crear un gráfico residual en Excel
Utilice los siguientes pasos para crear un gráfico residual en Excel:

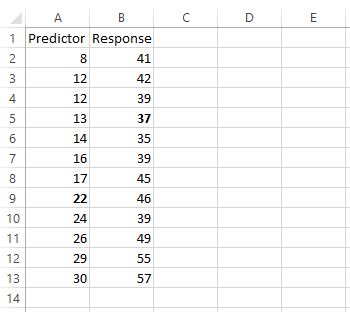

Paso 1: ingrese los valores de los datos en las dos primeras columnas. Por ejemplo, introduzca los valores de la variable predictora en A2:A13 y los valores de la variable de respuesta en B2:B13.

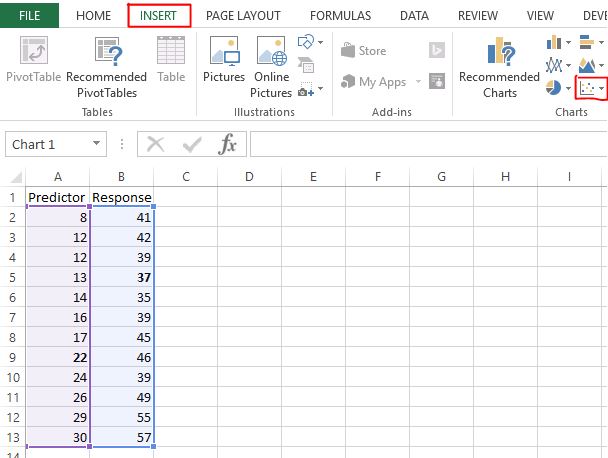

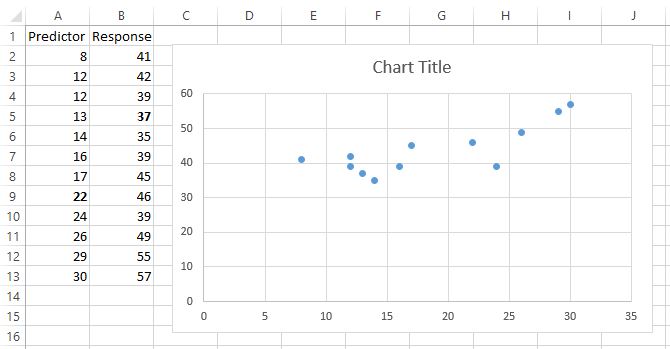

>Paso 2: crea un diagrama de dispersión. Resalte los valores en las celdas A2:B13. Luego, navegue hasta el INSERTAR pestaña a lo largo de la cinta superior. Haga clic en la primera opción para Dispersión dentro de Gráficos área.
>Aparecerá el siguiente cuadro:
>Paso 3: Mostrar línea de tendencia ecuación en el diagrama de dispersión. Haga clic en «Agregar elementos de gráfico» en la DISEÑO pestaña, luego “Línea de tendencia” y luego “Más opciones de línea de tendencia”. Deje «Lineal» seleccionado y marque «Mostrar ecuación en el gráfico». Cierre el panel «Formato de línea de tendencia».

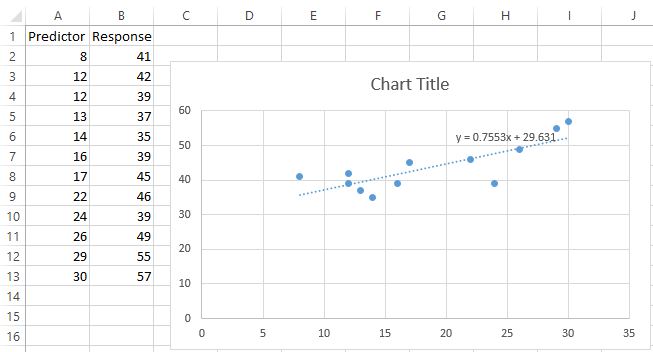

La ecuación de la línea de tendencia ahora se mostrará en el diagrama de dispersión:

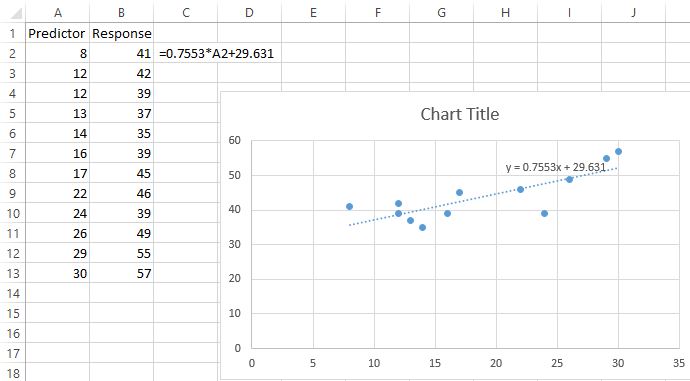

>Paso 4: Calcule los valores previstos. Ingrese la ecuación de la línea de tendencia en la celda C2, reemplazando «x» con «A1» así:

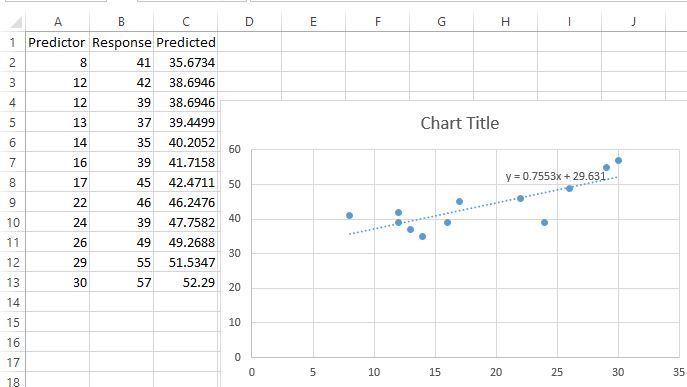

>Luego, haga clic en la celda C2 y haga doble clic en el pequeño «Control de relleno» en la parte inferior derecha de la celda. Esto copiará la fórmula de la celda C2 al resto de las celdas de la columna:

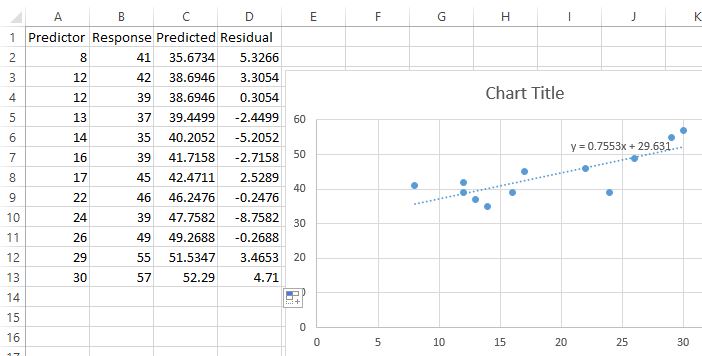

>Paso 5: Calcular los residuos. Ingresar B2-C2 en la celda D2. Luego, haga clic en la celda D2 y haga doble clic en el pequeño «Controlador de relleno» en la parte inferior derecha de la celda. Esto copiará la fórmula de la celda D2 al resto de las celdas de la columna:

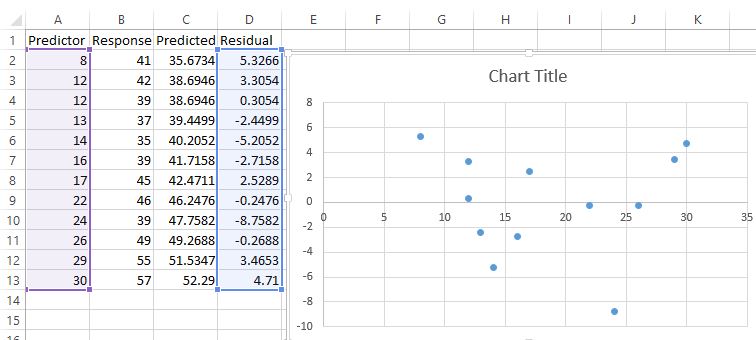

>Paso 6: crea la gráfica residual. Resalte las celdas A2:A13. Mantenga presionada la tecla «Ctrl» y resalte las celdas D2:D13. Luego, navegue hasta el INSERTAR pestaña a lo largo de la cinta superior. Haga clic en la primera opción para Dispersión dentro de Gráficos área. Aparecerá el siguiente cuadro:
>Esta es la trama residual. El eje x muestra los valores ajustados y el eje y muestra los residuos.

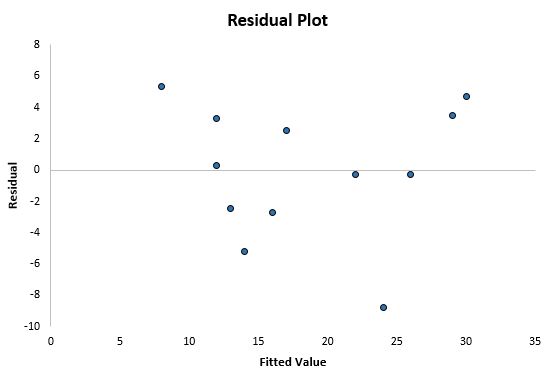

Siéntase libre de modificar el título, los ejes y las líneas de cuadrícula para que la trama parezca más atractiva visualmente:
>
2131 Residuos normalidad gráfica Q Q Plot
Cómo crear un gráfico residual en Excel: Preguntas frecuentes
Crear un gráfico residual en Excel puede ser una herramienta poderosa para analizar y visualizar datos. Sin embargo, es común tener preguntas sobre cómo hacerlo correctamente. En este artículo, responderemos a algunas de las preguntas más frecuentes sobre cómo crear un gráfico residual en Excel.
1. ¿Qué es un gráfico residual?
Un gráfico residual es una representación gráfica de las diferencias entre los valores reales y los valores predichos en un modelo estadístico. Es una forma efectiva de visualizar y analizar los residuos o errores del modelo para evaluar su precisión y ajuste.
2. ¿Cómo se crea un gráfico residual en Excel?
Crear un gráfico residual en Excel es relativamente sencillo. Aquí hay un breve paso a paso:
¡Y eso es todo! Ahora tendrás un gráfico residual en Excel que representa visualmente los residuos de tu modelo estadístico.
3. ¿Cómo interpretar un gráfico residual?
La interpretación de un gráfico residual puede proporcionar información valiosa sobre la precisión y el rendimiento de tu modelo estadístico. Algunos puntos clave para la interpretación son:
– Los residuos deben distribuirse de manera aleatoria alrededor de la línea cero. Si hay algún patrón discernible, puede indicar una falta de ajuste en el modelo.
– Si la dispersión de los residuos se incrementa o disminuye a medida que aumenta el valor pronosticado, puede haber una heterocedasticidad en el modelo.
– Los residuos atípicos o valores extremos pueden indicar observaciones inusuales o errores en el modelo.
– Otros diagnósticos estadísticos, como el coeficiente de determinación (R-squared) y el error estándar de los residuos, también deben tenerse en cuenta al interpretar el gráfico residual.
4. ¿Existen herramientas adicionales para el análisis de residuos en Excel?
Sí, existen diversas herramientas y complementos disponibles para un análisis más detallado de los residuos en Excel. Algunas de las herramientas más populares incluyen:
Estas herramientas pueden facilitar aún más el análisis y la interpretación de los residuos en tus modelos estadísticos.
En resumen, crear un gráfico residual en Excel puede brindarte una visualización efectiva de los residuos en tu modelo estadístico. A través de este artículo, hemos respondido a algunas de las preguntas frecuentes que pueden surgir al trabajar con gráficos residuales en Excel. Siempre es recomendable consultar fuentes adicionales y utilizar herramientas especializadas para un análisis más detallado.
Cómo crear un gráfico residual en Excel
¿Te has preguntado alguna vez cómo visualizar de manera efectiva la diferencia entre los valores reales y los valores pronosticados en tus datos? Los gráficos residuales en Excel son una herramienta poderosa que te permite identificar patrones ocultos y evaluar la calidad de tus modelos estadísticos. En este artículo, te guiaremos paso a paso en la creación de un gráfico residual impactante en Excel, para que puedas llevar tu análisis de datos al siguiente nivel.
¿Qué es un gráfico residual?
Un gráfico residual es una representación gráfica que muestra las diferencias entre los valores observados y los valores predichos en un modelo estadístico. Esta visualización ayuda a evaluar la precisión del modelo y a detectar cualquier patrón inusual en los datos.
¿Por qué son importantes los gráficos residuales?
Los gráficos residuales son fundamentales porque:
- Identifican patrones en el error, lo que puede indicar un mal ajuste del modelo.
- Evalúan la varianza constante de los residuos (heterocedasticidad).
- Ayudan a determinar la idoneidad de los supuestos del modelo de regresión.
Cómo crear un gráfico residual en Excel
Usa los siguientes pasos para crear un gráfico residual en Excel:
- Ingresa los valores de los datos: En las dos primeras columnas, por ejemplo, introduce los valores de la variable predictora en A2:A13 y los valores de la variable de respuesta en B2:B13.
- Crea un diagrama de dispersión: Resalta los valores en las celdas A2:B13. Luego, navega hasta la pestaña Insertar y haz clic en la opción para Dispersión dentro del área de gráficos.
- Muestra la línea de tendencia: Haz clic en «Agregar elementos del gráfico» en la pestaña Diseño. Luego selecciona «Línea de tendencia» y haz clic en «Más opciones de línea de tendencia». Asegúrate de marcar «Mostrar ecuación en el gráfico».
- Calcula los valores previstos: Ingresa la ecuación de la línea de tendencia en la celda C2, reemplazando «x» con la celda correspondiente.
- Calcula los residuos: En la celda D2, ingresa la fórmula B2-C2. Copia esta fórmula hacia abajo para el resto de las celdas de la columna.
- Crea la gráfica residual: Resalta las celdas A2:A13 y D2:D13 a la vez. Ve a la pestaña Insertar y selecciona nuevamente la opción de gráficos de Dispersión.
¡Y eso es todo! Ahora tendrás un gráfico residual que te permitirá analizar visualmente los residuos de tu modelo. No dudes en modificar el título, los ejes y las líneas de cuadrícula para que la gráfica sea más atractiva visualmente.
Preguntas frecuentes (FAQs)
1. ¿Qué es un gráfico residual?
Un gráfico residual es una representación gráfica de las diferencias entre los valores reales y los valores predichos por un modelo estadístico. Esta herramienta visual es clave para evaluar la precisión y el ajuste del modelo, permitiendo identificar patrones que podrían indicar problemas con el modelo.
2. ¿Cómo se crea un gráfico residual en Excel?
Crear un gráfico residual en Excel es relativamente sencillo. Primero, debes ingresar tus datos en columnas adyacentes. Luego, selecciona los datos y dirígete a la pestaña de Insertar en la barra de herramientas. En el menú de gráficos, elige Dispersión y selecciona el tipo de gráfico deseado. Después, haz clic derecho en los puntos del gráfico para agregar una línea de tendencia y asegúrate de incluir la opción para mostrar los residuos. ajusta el gráfico según sea necesario.
3. ¿Para qué se utilizan los gráficos residuales?
Los gráficos residuales se utilizan para evaluar la calidad de un modelo de regresión. Permiten verificar si hay patrones sistemáticos en los residuos, lo que podría indicar que el modelo no está capturando adecuadamente la relación entre las variables. También son útiles para detectar heterocedasticidad y para validar suposiciones de normalidad en los residuos.
Conclusión
Crear un gráfico residual en Excel es una habilidad valiosa para cualquier analista de datos. Siguiendo estos pasos, podrás visualizar de manera efectiva las discrepancias entre tus predicciones y los datos reales, ayudándote a tomar decisiones informadas basadas en análisis precisos.
Para más información sobre análisis de regresión y gráficos en Excel, puedes visitar el soporte de Microsoft Excel.
